설계 파일이 누락된 보드를 복구하는 데 PCB 복제가 어떻게 도움이 될 수 있습니까?

추상적인

중요한 전자 제품이 여전히 작동 중이지만 원본 CAD 데이터가 사라진 경우, 하나의 고장난 보드로 인해 몇 주가 소요될 수 있습니다. 비용이 많이 드는 재설계 주기 또는 신뢰할 수 없는 대체품을 찾기 위한 쟁탈전. PCB 복제다시 생성하는 구조화된 리버스 엔지니어링 접근 방식입니다. 기존 회로 기판의 제조 준비 데이터를 재생산하거나 대규모로 수리하거나 계획을 세우는 동안 이전 제품 라인을 유지할 수 있습니다. 장기 업그레이드. 이 문서에서는 복제가 적합한 경우, 현실적으로 복구할 수 있는 정보, 위험을 최소화하는 방법 및 복제 방법에 대해 설명합니다. 책임 있는 복제 워크플로우는 첫 번째 검사부터 최종 검증까지의 과정입니다.

목차

• 개요 살펴보기
• PCB 복제로 해결되는 문제점
• 실제로 PCB 복제가 실제로 의미하는 것
• 복제가 가장 현명한 옵션인 경우와 그렇지 않은 경우
• 처음부터 끝까지 실용적인 PCB 복제 작업흐름
• 품질과 신뢰성을 보호하는 방법
• 비용과 리드타임을 결정짓는 요소
• 견적을 요청하기 전 준비해야 할 사항
• 책임 있는 복제 파트너를 선택하는 방법
• FAQ
• 다음 단계

개요 살펴보기

1. 목표를 명확히 하십시오: 교체, 재고 수리, 수명 주기 연장 또는 교량 재설계.
2. 소유권과 권한을 확인하세요.
3. 보드 데이터 캡처: 치수, 레이어, 스택업 힌트 및 구성 요소 매핑.
4. 제조 파일 및 전기적 의도(Gerber, 드릴, 넷리스트, BOM)를 다시 생성합니다.
5. 제어된 개정을 프로토타입화하고, 검증하고, 잠급니다.
6. 지속적인 통제 확립: 입고 검사, 기능 테스트, 추적성.

PCB 복제로 해결되는 문제점

대부분의 팀은 재미있을 것 같아서 보드 복제를 결정하지 않습니다. 그들은 대안이 더 나쁘기 때문에 그렇게 합니다. 가장 일반적인 상황은 다음과 같습니다. 어디서PCB 복제실제 운영상의 어려움을 제거합니다.

• 소스 파일 없음원래 디자이너가 떠났거나, 데이터가 손실되었거나, 몇 년 후에 제품을 인수했기 때문입니다.
• 수명이 다한 구성 요소긴급하게 재설계하거나 위험한 회색 시장 재고를 확보하도록 강요합니다.
• 현장 수리스택업이나 구리 무게를 알 수 없는 무작위 "호환" 대안이 아닌 안정적인 교체 보드가 필요합니다.
• 규정 준수 압력감사 또는 내부 품질 게이트를 통과하려면 일관된 제조 및 문서화가 필요합니다.
• 복구 시간특히 산업 제어 및 레거시 계측기의 경우 "완벽한 현대적 디자인"보다 더 중요합니다.

실제로 PCB 복제가 실제로 의미하는 것

사람들은 "복제"를 아무렇지도 않게 사용하지만 엔지니어링 용어로 보면 일반적으로 세 가지 작업 계층이 포함됩니다.

• 물리적 복제보드 외곽선, 장착 구멍, 커넥터, 레이어 수 및 스택업 동작을 최대한 가깝게 재현합니다.
• 전기적 재구성구리 연결을 캡처하여 재생된 보드가 원래 넷리스트 의도와 일치하도록 합니다.
• 부품 회수보드가 일관되게 제작될 수 있도록 부품, 설치 공간, 값, 대체품 및 조립 노트를 식별합니다.

결과물에는 Gerber 또는 ODB++ 데이터, 드릴 파일, 가능한 경우 픽 앤 플레이스 데이터, BOM(Bill of Materials)과 같은 제조 준비가 완료된 출력이 포함되는 경우가 많습니다. 그리고 검증된 넷리스트. 목표가 장기적인 유지 관리인 경우 많은 팀에서는 향후 문제 해결 시 추측에 의존하지 않도록 재구성된 회로도를 요청합니다.

복제가 가장 현명한 옵션인 경우와 그렇지 않은 경우

복제는 도구이지 기본값이 아닙니다. 위험 프로필 및 타임라인과 일치할 때 사용하세요.

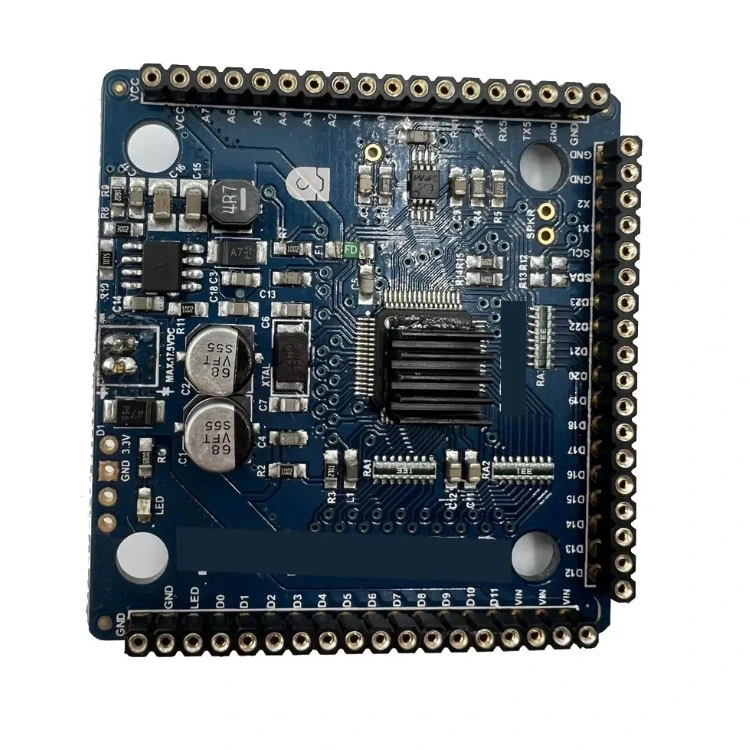

처음부터 끝까지 실용적인 PCB 복제 작업흐름

신뢰할 수 있는 복제본은 단일 검사가 아닌 규율 있는 단계의 결과입니다. 다음은 엔지니어링 팀이 예상치 못한 일을 줄이기 위해 일반적으로 사용하는 워크플로입니다.

• 1단계: 섭취량 및 목표 정의
  • "성공"이 무엇을 의미하는지 확인하십시오: 정확한 교체, 형태에 맞는 기능 또는 대안과 기능적으로 동등한 것.
  • 컨텍스트 수집: 운영 환경, 장애 모드, 예상 볼륨 및 타임라인.
• 2단계: 비파괴 검사
  • 윤곽선, 구멍 위치, 커넥터 키잉 및 기계적 제약 조건을 측정합니다.
  • 임피던스 트레이스, 비아 유형 및 구리 주입과 같은 레이어 표시기와 제조 기능을 식별합니다.
• 3단계: 구리 및 층에 대한 데이터 캡처
  • 트레이스 및 참조 지정자를 매핑하기 위한 상단 및 하단 레이어의 고해상도 이미징입니다.
  • 다층 보드에 필요한 경우 제어된 레이어 공개는 충실도를 유지하기 위해 신중하게 수행됩니다.
• 4단계: 구성요소 식별 및 BOM 재구성
  • 표시, 패키지 및 값을 교차 확인합니다. 극성과 핀 1 방향을 확인하십시오.
  • 향후 부족을 방지하기 위해 승인된 대체품을 정의합니다.
• 5단계: 제조 출력 재현
  • 드릴 및 솔더 마스크 정의를 포함한 레이아웃 파일과 제조 데이터를 생성합니다.
  • 연결을 추출하고 복구된 Copper에 대해 넷리스트 일관성 검사를 실행합니다.
• 6단계: 프로토타입 빌드 및 검증
  • 제어된 프로세스 매개변수에 따라 프로토타입을 제작합니다.
  • 연속성, 해당하는 경우 임피던스 검사, 실제 시스템에서의 기능 검증 등의 전기 테스트를 수행합니다.
• 7단계: 개정 잠금 및 문서화
  • 변경 로그 및 테스트 기록으로 감사 가능한 개정을 동결합니다.
  • 수년간 제품을 유지 관리할 계획이라면 서비스 친화적인 결과물을 만드세요.

품질과 신뢰성을 보호하는 방법

고객이 갖는 가장 큰 두려움은 간단합니다. "복제된 보드가 원본과 똑같이 동작할까요, 배포 후에도 계속 그렇게 동작할까요?" 복제를 통제된 엔지니어링 프로젝트처럼 처리하면 이러한 위험을 줄일 수 있습니다.

• 스택업 규율레이어 수, 구리 두께, 유전체 동작 및 제어된 임피던스 구조(있는 경우)를 복제합니다.
• 커넥터 정확도기계적 불일치는 회로가 정확하더라도 실패하는 빠른 방법입니다.
• 구성요소 진품성추적 가능한 소싱을 확립하고 중요한 IC에 대해 알려지지 않은 공급 채널을 방지합니다.
• 테스트 전략부하 조건, 열 동작, 극단적인 경우를 포함하여 "전원을 켜는 것" 이상의 테스트 계획을 정의합니다.
• 프로세스 제어처음부터 납땜 프로파일, 검사 표준 및 승인 기준을 지정합니다.

비용과 리드타임을 결정짓는 요소

복잡성이 다양하기 때문에 가격도 다양합니다. 추측하는 대신 중요한 요소에 집중하세요.

• 레이어 수 및 밀도더 많은 레이어와 미세한 피치 구성 요소는 재구성 노력을 증가시킵니다.
• 보드 상태타거나 부식되거나 물리적으로 변형된 보드는 복구 가능한 세부 정보를 줄입니다.
• 부품 가용성단종되거나 식별하기 어려운 구성 요소로 인해 소싱 및 검증 시간이 추가됩니다.
• 요청된 문서 수준전체 회로도 재구성은 형태에 맞는 기능 복제보다 시간이 더 오래 걸립니다.
• 검증 기대실제 시스템에서의 기능 테스트는 "유사해 보이는지"와 "안정적으로 작동하는지"의 차이입니다.

견적을 요청하기 전 준비해야 할 사항

작은 정보 꾸러미를 준비하면 더 빠르고 정확한 계획을 얻을 수 있습니다. 이 체크리스트를 사용하세요.

• 적어도2개의 작업 샘플가능하다면 실패 분석을 원할 경우 실패한 샘플 1개를 추가합니다.
• 기계적 제약과 커넥터 방향을 확인하기 위해 제품에 설치된 보드 사진입니다.
• 목표 수량 및 지속적인 공급이 필요한지 아니면 일회성 배치가 필요한지 여부.
• 알려진 모든 작동 조건: 온도 범위, 진동, 습도, 듀티 사이클, 부하 프로필.
• 여전히 가지고 있는 단서: 부분 Gerber, PDF, 이전 BOM 내보내기, 실크스크린 메모 또는 테스트 절차.
• 펌웨어 및 프로그래밍된 부분에 대한 설명: 바이너리, 키 또는 프로그래밍 방법이 있습니까?

책임 있는 복제 파트너를 선택하는 방법

보드만 구매하는 것이 아닙니다. 복제가 통제되고, 문서화되고, 반복 가능하다는 확신을 갖게 됩니다. 공급업체 관계에서 찾아야 할 사항은 다음과 같습니다.

• 합법성과 허가에 대한 명확한 경계진지한 공급자는 소유권과 승인된 사용에 관해 질문할 것입니다.
• 엔지니어링 커뮤니케이션스택업, 대안 및 테스트 방법을 일반 언어로 논의할 수 있어야 합니다.
• 검증 마인드넷리스트 확인, 프로토타입 검증 및 추적 가능한 조달을 찾으십시오.
• 개정 관리복제된 디자인에는 정의된 버전이 있어야 향후 배치의 일관성이 유지됩니다.

~에심천 인사말 전자 유한 공사, 팀은 일반적으로 엔지니어링 연속성 프로젝트로 복제에 접근합니다. 목표를 명확히 하고, 중요한 제조 데이터를 복구하고, 실제 조건에서 프로토타입을 검증한 다음, 반복 생산을 위해 안정적인 개정판을 잠급니다. 재설계를 계획하는 동안 브리지 솔루션이 필요한 경우 제어된 복제를 통해 안정성을 희생하지 않고도 시간을 벌 수 있습니다.

FAQ

PCB 클론이 원래 보드와 동일할 수 있습니까?

이는 형태-맞춤-기능과 동일할 수 있으며 종종 매우 유사할 수 있지만 "동일"은 의미에 따라 다릅니다. 기계적 치수 및 연결성은 다음과 같습니다. 일반적으로 매우 잘 일치합니다. 정확한 재료 동작, 독점 구성 요소 및 펌웨어 세부 사항에는 추가 작업이 필요하거나 불가능할 수 있습니다. 원본 데이터 없이 다시 만듭니다.

여러 개의 샘플이 필요한가요?

엔지니어는 마킹을 비교하고, 모호한 추적을 확인하고, 이미 수정되거나 수리된 보드를 복사하는 것을 피할 수 있으므로 여러 샘플을 사용하면 위험이 줄어듭니다. 샘플이 하나뿐인 경우 더 많은 검증 단계와 더 보수적인 타임라인이 예상됩니다.

일부 구성요소를 더 이상 사용할 수 없으면 어떻게 되나요?

실용적인 복제 계획에는 대체 구성 요소가 포함되는 경우가 많습니다. 핵심은 대안이 전기 요구 사항과 일치하고 설치 공간에 맞는지 검증하는 것입니다. 그런 다음 실제 부하 및 환경에서 테스트를 통해 동작을 확인합니다.

복제로 펌웨어 및 프로그래밍이 해결됩니까?

PCB를 복제해도 잠긴 펌웨어가 자동으로 다시 생성되지 않습니다. 보드에 프로그래밍된 마이크로 컨트롤러, 보안 요소 또는 암호화된 메모리가 포함된 경우 원본 바이너리, 합법적인 프로그래밍 방법 또는 승인된 교체 부품 전략이 필요할 수 있습니다.

현장 오류 가능성을 줄이는 방법

검증 계획을 요청하고 프로토타입을 미션 크리티컬 시스템의 필수 요소로 취급하십시오. 승인 기준 정의, 실제 모방 기능 테스트 포함 작동 조건을 확인하고 추적 가능한 조달 및 검사 표준으로 개정을 잠급니다.

다음 단계

누락된 파일, 수명이 다한 소싱 또는 긴급 가동 중지 시간을 처리하는 경우 잘 관리된PCB 복제프로젝트는 당신에게 안정감을 줄 수 있습니다. 테스트를 통해 검증된 프로덕션으로 돌아가는 경로입니다. 보드 사진, 목표 수량, 시스템 컨텍스트를 공유하고 다음을 포함하는 실질적인 복구 계획을 요청하세요. 검증 및 개정 관리.
