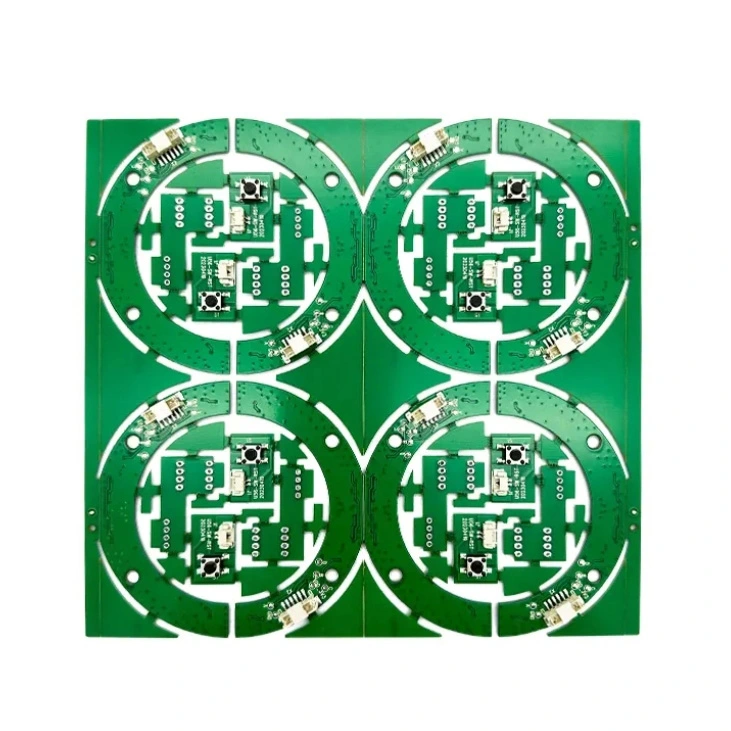

복제 된 PCB에서 회로도를 어떻게 추출합니까?

a에서 회로도 추출복제 된 PCB리버스 엔지니어링을 포함하여 물리적 보드를 분석하여 회로도를 재현합니다. 이 프로세스에는 신중한 관찰, 구성 요소 식별 및 추적 연결이 필요합니다. 단계별 가이드는 다음과 같습니다.

1. 검사 및 문서화PCB

- 고해상도 사진 촬영 : 참조를 위해 PCB의 양쪽을 캡처하십시오.

-PCB 레이어 참고 : 단일 층, 이중층 또는 다층 보드인지 확인하십시오.

- 주요 구성 요소 식별 : IC, 저항, 커패시터, 다이오드, 커넥터 등을 찾으십시오.

- 레이블 및 마킹 확인 : 일부 구성 요소에는 PCB에 참조 지정자가 인쇄되어 있습니다.

2. Desolder 및 구성 요소를 식별하십시오

- Desolder 구성 요소 (필요한 경우) : 안전한 제거를 위해 Hot Air Rework 스테이션을 사용하십시오.

- IC 부품 번호 읽기 : 핀 구성을 이해하려면 데이터 시트를 찾아보십시오.

- 저항 및 커패시터 측정 : 멀티 미터 또는 LCR 미터를 사용하여 값을 결정하십시오.

- 각 구성 요소에 레이블을 지정하십시오. 쉽게 추적 할 수 있도록 R1, C1, U1과 같은 지정자를 지정하십시오.

3. 회로 연결을 추적합니다

- 연속성 모드에서 멀티 미터 사용 : 구성 요소 간의 전기 경로를 점검하십시오.

- PCB 추적을 따르십시오 : 자세한 추적을 위해 돋보기 또는 현미경을 사용하십시오.

- PCB 디자인 소프트웨어 사용 : 고해상도 PCB 이미지를 Kicad, Altium 또는 Easyeda와 같은 도구로 가져와 쉽게 추적 할 수 있습니다.

- 숨겨진 연결 확인 : 다층 인 경우 내부 층을 추적하기 위해 X- 선 검사가 필요할 수 있습니다.

4. 회로도를 재구성합니다

- PCB 설계 소프트웨어 사용 : Kicad, Eagle, Altium 또는 Orcad에서 회로도를 그립니다.

- 구성 요소를 논리적으로 배열하십시오 : 그룹 전원, 신호 및 접지 섹션을 올바르게 배열하십시오.

- 연결 확인 : 데이터 시트 및 기능적 기대와 비교하십시오.

5. 회로를 시뮬레이션하고 확인하십시오

- 시뮬레이션 소프트웨어 사용 : LTSPICE, PROTEUS 또는 MULTISIM과 같은 도구는 회로 동작을 확인하는 데 도움이 될 수 있습니다.

- 원래 PCB : 가능한 경우 전원 온 디버깅으로 테스트 기능을 비교하십시오.

필요한 도구 :

multimeter / lcr meter

Oscilloscope (신호 테스트 용)

Hot Air Rework Station (Desoldering)

✔ 현미경 / 돋보기

PCB 디자인 소프트웨어 (Kicad, Eagle, Altium)

✔ X- 레이 스캐너 (다층 보드 용)

최종 생각

복제 된 PCB에서 회로도를 추출하는 것은 시간이 많이 걸리지 만 신중하게 수행 할 경우 달성 가능한 프로세스입니다. PCB가 독점 설계에 속하는 경우 지적 재산 법을 존중하는 것이 중요합니다. 특정 유형의 PCB 또는 도구 권장 사항에 대한 지침을 원하십니까?
