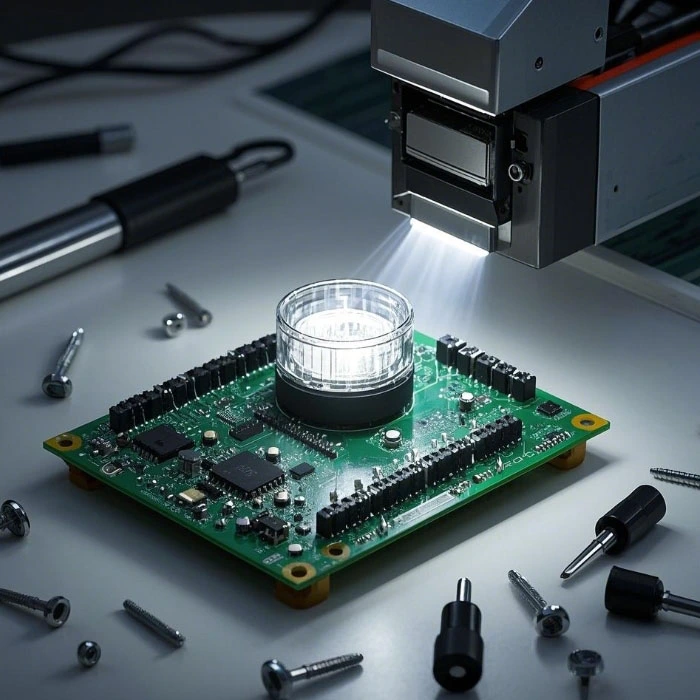

PCB 클론PCB 복제 또는 리버스 엔지니어링으로도 알려진 것은 기존 인쇄 회로 보드 (PCB)를 복제하여 동일한 또는 향상된 버전을 생성하는 정확한 기술 프로세스입니다. 이 안내서는 기술 원리, 주요 매개 변수 및 일반적인 FAQ를 탐구합니다.PCB 클론응용 프로그램과 혜택을 이해하는 데 도움이됩니다.

PCB 클론의 주요 매개 변수

고품질 PCB 복제를 보장하려면 몇 가지 중요한 매개 변수를 고려해야합니다.

1. 레이어 수 및 재료

• 단일/더블/다층 PCB(최대 32 개의 층)

• 기본 자료: FR-4, 로저, 폴리이 미드, 알루미늄 등

• 구리 두께: 0.5 온스 ~ 6 온스

2. 추적 너비 및 간격

3. 표면 마감

• Hasl (Hot Air Solder Leveling)- 표준 마감

• ENIG (전기 니켈 몰입 금)- 높은 부식 저항

• OSP (유기 용해성 방부제)-무연 납땜의 비용 효율적입니다

4. 전기 테스트

• 연속성 테스트- 개방 회로를 보장하지 않습니다

• 절연 테스트- 단락을 확인하지 않습니다

• 임피던스 제어-고속 PCB에 중요합니다

PCB 클론 프로세스 단계

1. PCB 스캐닝 및 이미징-레이아웃 세부 사항을 캡처하기위한 고해상도 스캔.

2. 도식 다이어그램 추출-회로 로직 리버스 엔지니어링.

3. BOM (재료 청구서) 분석- 복제를위한 구성 요소 식별.

4. PCB 레이아웃 재 설계- Altium 또는 Cadence와 같은 소프트웨어 사용.

5. 프로토 타이핑 및 테스트- 대량 생산 전에 기능을 검증합니다.

PCB 클론 FAQ (자주 묻는 질문)

Q1 : PCB 클론이 합법적입니까?

에이:PCB 클론은 수리, 레거시 시스템 유지 보수 또는 적절한 승인에 사용될 때 합법적입니다. 그러나 허가없이 특허를받은 디자인 복제는 지적 재산 법을 위반합니다. 항상 현지 규정을 준수하십시오.

Q2 : PCB 클론의 정확도는 얼마입니까?

에이:고급 PCB 클론 서비스가 달성됩니다99.9% 정확도고정밀 스캐닝, X- 선 검사 (다층 보드의 경우) 및 신호 무결성 테스트를 사용함으로써. 중요한 요소에는 추적 폭 일관성과 임피던스 매칭이 포함됩니다.

Q3 : PCB 클론이 원래 디자인을 향상시킬 수 있습니까?

에이:예! PCB 클론은 다음과 같은 디자인 최적화를 허용합니다.

• 강화 된 열 관리(방열판 추가 또는 더 나은 구리 분포).

• 신호 무결성 개선(더 나은 라우팅으로 Crosstalk 감소).

• 구성 요소 업그레이드(쓸모없는 부품을 현대적인 등가물로 교체).

PCB 클론은 전자 제품, 재료 과학 및 정밀 엔지니어링에 대한 전문 지식이 필요한 정교한 프로세스입니다. 기술 매개 변수 및 응용 프로그램을 이해함으로써 비즈니스는 프로토 타이핑, 수리 및 제품 개선을 위해 PCB 복제를 활용할 수 있습니다. 고품질 PCB 클론 서비스의 경우 항상 고급 장비와 입증 된 경험이있는 공급자를 선택하십시오.
